How to

プレートと操作板の交換方法と注意点

  • ※ご注文前にご確認ください
  • ※シリーズ間の互換性はありません

ご注文前に、ご確認ください

現在ご使用の製品が「NK SERIE」であることを、事前にご確認ください。操作板、またはプレート裏側に「JIMBO」のロゴが印字されているかどうかでご確認いただけます。また、スイッチの構造が下記の構成になっているかもあわせてご確認ください。他の製品シリーズには取り付けできません。

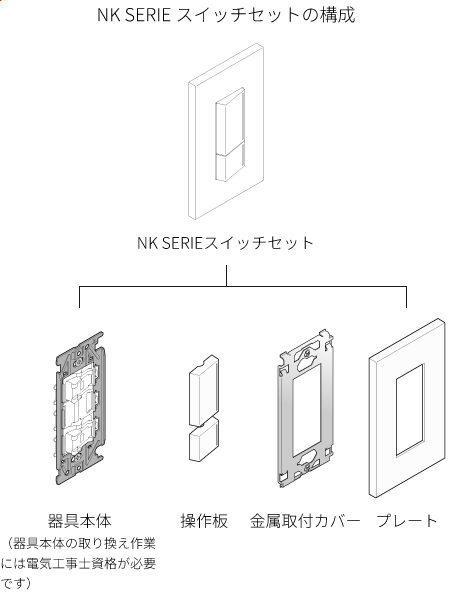

NK SERIE スイッチセットの構成：器具本体（器具本体の取り換え作業には電気工事士資格が必要です）、操作板、金属取付カバー、プレート。

01交換準備

交換できる部分

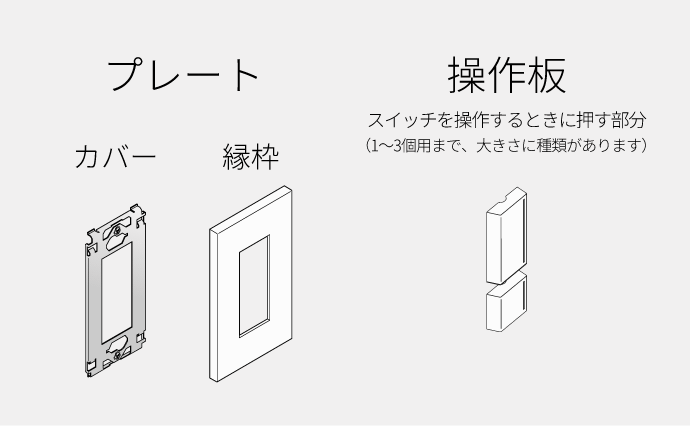

プレート：カバー・縁枠。操作板：スイッチを操作するときに押す部分（1～3個用まで、大きさに種類があります）

電気工事業者に依頼して
交換できる部分

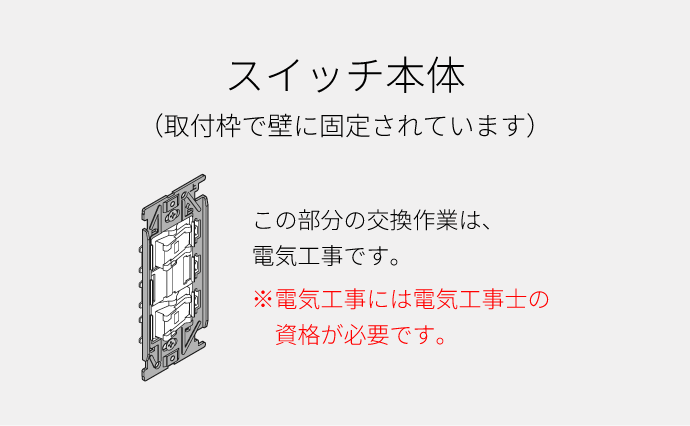

スイッチ本体（取付枠で壁に固定されています）：この部分の交換作業は、電気工事です。※電気工事には電気工事士の資格が必要です。

交換に必要な道具を準備しましょう

必ずご準備ください。（＋）プラスドライバー、操作板取り外し器
安全に作業するためにご準備ください。厚手のシート・タオル：作業をする場所の床に敷きます。部品や道具を取り落としたとき床を傷つけないように保護します。防護具（手袋等）：作業中の思わぬケガから手指を保護します。

プレートと操作板の交換
（作業場所の確認と準備）

  • スイッチのプレートや操作板の付け外し作業で、意図せず照明を消してしまう場合があります。
    日中に作業を行うなど、照明が消えた場合でも必要な明るさが確保できるよう、作業環境にご配慮ください。
  • スイッチのプレートや操作板の付け外し作業には、操作板取り外し器とプラスドライバーを使用します。
    もし、道具や部品を取り落すなどした場合、ケガや家財の破損がないよう、手足や周囲の養生にご配慮ください。
  • 操作板取り外し器を使ってプレートを外す作業では、プレートの縁から3cm程度のスペースが必要になります。
    手すりや棚があることで充分なスペースがないと、操作板取り外し器を使用できない場合があります。

操作板取り外し器

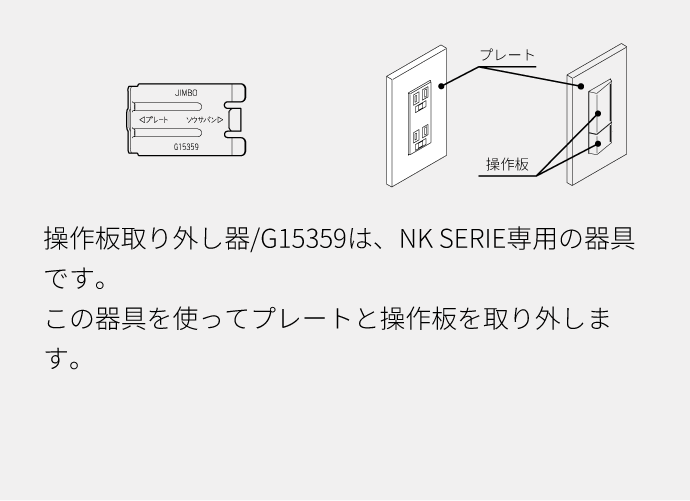

操作板取り外し器/G15359は、NK SERIE専用の器具です。この器具を使ってプレートと操作板を取り外します。

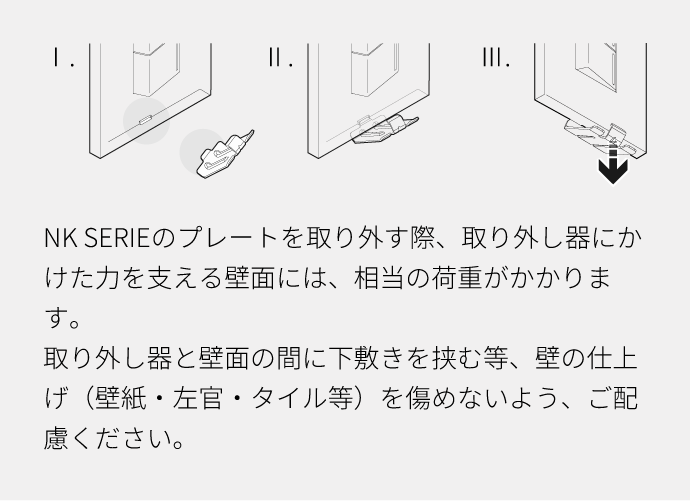

NK SERIEのプレートを取り外す際、取り外し器にかけた力を支える壁面には、相当の荷重がかかります。取り外し器と壁面の間に下敷きを挟む等、壁の仕上げ（壁紙・左官・タイル等）を傷めないよう、ご配慮ください。

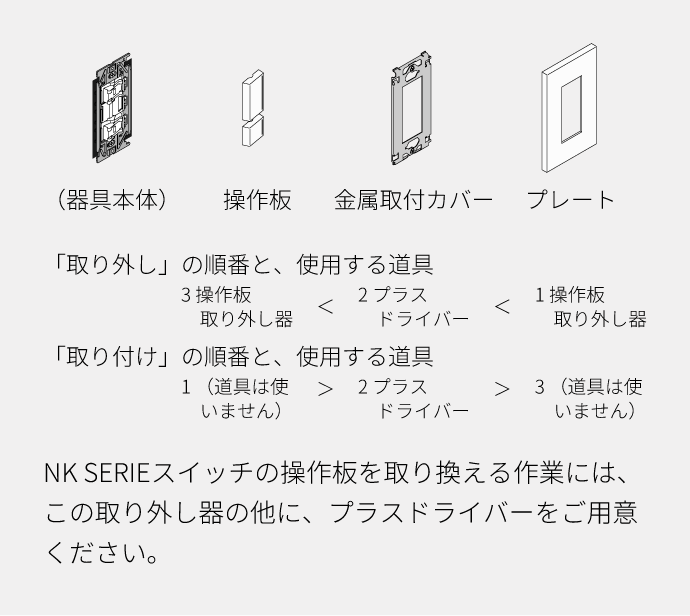

「取り外し」の順番と、使用する道具：1 操作板取り外し器、2 プラスドライバー、3 操作板取り外し器。「取り付け」の順番と、使用する道具：1 （道具は使いません）、2 プラスドライバー、3 （道具は使いません）。NK SERIEスイッチの操作板を取り換える作業には、この取り外し器の他に、プラスドライバーをご用意ください。

02プレートと操作板の外し方

プレートのカバーを外す　使用する道具：操作板取り外し器

操作板取り外し器のプレート外し側を、プレート下側の外し穴に差込み、てこの要領でプレートを外す。

金属取付カバーを外す　使用する道具：（+）プラスドライバー

プラスドライバーで、金属取付カバーの上下に2カ所あるネジを緩め、カバーを外す。

操作板を外す　使用する道具：操作板取り外し器

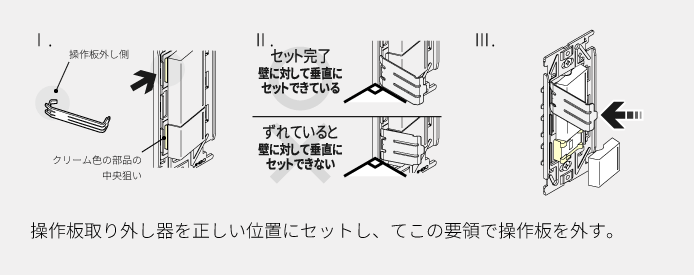

操作板取り外し器を正しい位置にセットし、てこの要領で操作板を外す。

03プレートと操作板の取り付け方

操作板を付ける

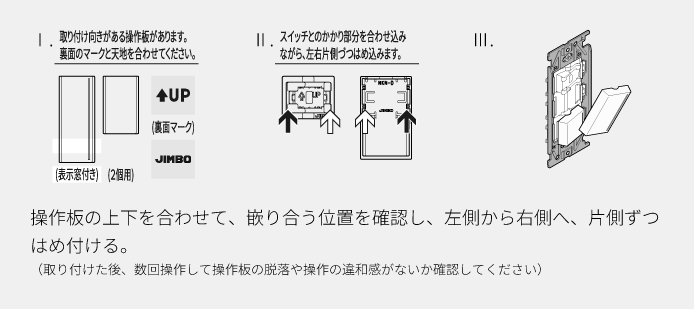

操作板の上下を合わせて、嵌り合う位置を確認し、左側から右側へ、片側ずつはめ付ける（取り付けた後、数回操作して操作板の脱落や操作の違和感がないか確認してください）。

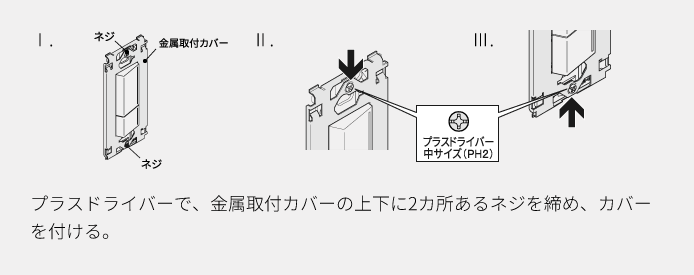

金属取付カバーを付ける　使用する道具：（+）プラスドライバー

プラスドライバーで、金属取付カバーの上下に2カ所あるネジを締め、カバーを付ける。

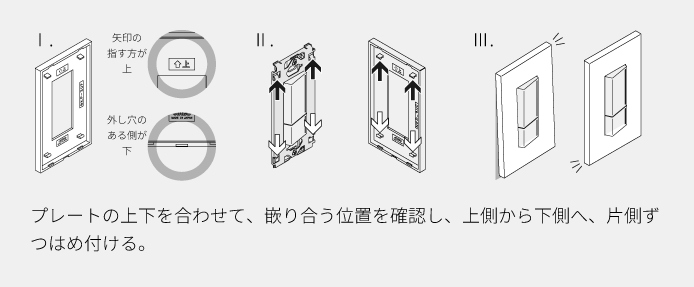

プレートを付ける

プレートの上下を合わせて、嵌り合う位置を確認し、上側から下側へ、片側ずつはめ付ける。
